潔凈實驗室的組成是哪些?應該如何合理設計潔凈實驗室?
我們知道,潔凈實驗室是一個全密閉的環境,通過空調送、回風系統的初、中、高效過濾器,是室內環境空氣不斷循環過濾,以保證空氣懸浮粒子受控到一定濃度,潔凈實驗室需控制的主要參數有塵埃粒子數、菌落數、換氣次數、壓差、溫度、濕度、光照度、噪音。潔凈室一般包括潔凈區、準潔凈區和輔助區三部分。潔凈實驗室的平面布置可以有以下幾種方式:
外廊環繞式:外廊可以有窗和無窗,兼作參觀和放置一些設備用,有的在外廊內設值班采暖。外窗必須是雙層密封窗。

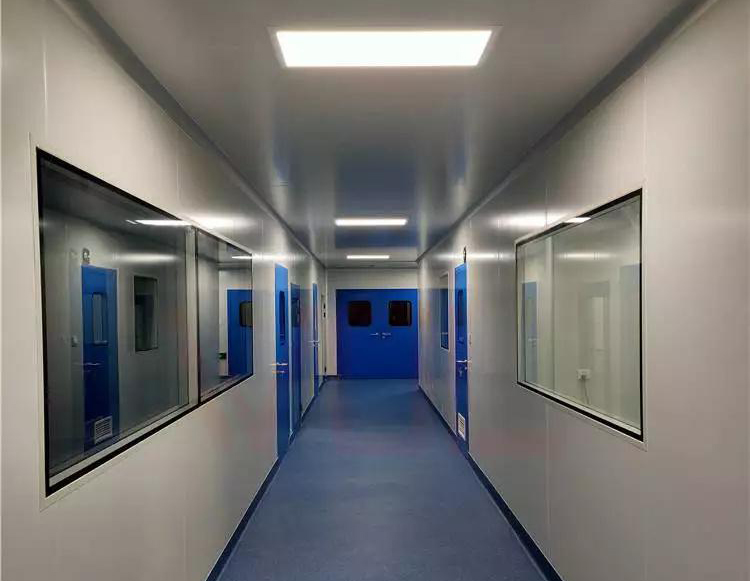

內廊式:潔凈室設在外圍,而走廊設在內部,這種走廊的潔凈度級別一般都較高,甚至和潔凈室同級。
兩端式:潔凈區設在一邊,另一邊設準潔凈和輔助用房。
核心式:為了節約用地、縮短管線,可以潔凈區為核心,上下左右被各種輔助用房和隱蔽管道的空間包圍起來,這種方式避開室外氣候對潔凈區的影響,減少了冷熱能耗,利于節能。
在設計過程中要注意兩個路線的凈化,一個是人身凈化路線,一個是物料凈化路線。
首先,為了在操作中盡量減少人活動產生的污染,人員在進入潔凈區之前,必須更換潔凈服并吹淋、洗澡、消毒。這些措施即“人身凈化”簡稱“人凈”。人凈用房中更換潔凈服的房間應予送風,并對入口側等其他房間保持正壓,對廁所、淋浴保持少許正壓,而廁所、淋浴應保持負壓。
其次:各種物件在送入潔凈區前必須經過凈化處理,簡稱“物凈”。物料凈化路線與人凈路線應分開,如果物料與人員只能在同一處進入潔凈室,也必須分門而入,物料并先經過粗凈化處理。對于生產流水線不強的場合在物料路線中間可設中間庫。如果生產流水線很強,則采用直通式物料路線,有時還需要在直通路線中間設多次凈化、傳遞設施。在系統設計上,物凈用房的粗凈化和精凈化階段由于會吹落很多生微粒,所以相對潔凈區應保持負壓或零壓,如果污染危險性大則對入口方向也要保持負壓。
